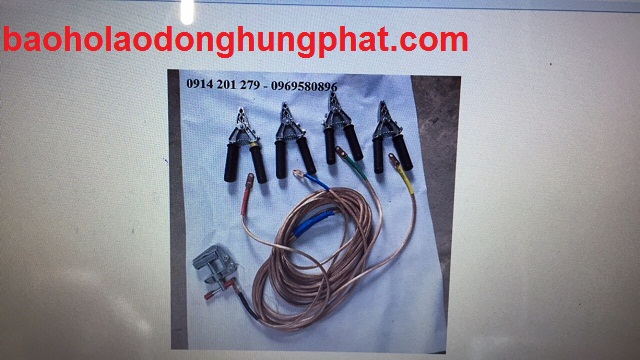

Bộ Tiếp địa tủ và aptpmat ( bộ tiếp địa hạ áp )

Mã sản phẩm BTĐ HA

Số lượng

So sánh
Đánh giá sản phẩm

Thông tin tóm tắt sản phẩm

THÔNG TIN SẢN PHẨM Tên sản phẩm: Bộ tiếp địa hạ thế dùng cho Aptomat Mã sản phẩm: TĐ/XADT - HT- APTOMAT nhà sản xuất: XADT- trung quốc

Bộ tiếp Địa hạ thế dùng cho Aptomat

Tiêu chuẩn áp dụng: TCVN 3624

Dùng để tiếp địa tại Aptomat (MCCB)Khả năng chịu dòng điện ngắn mạch: 4kA/1s.

THÔNG SỐ TIẾP ĐỊA LƯU ĐỘNG HẠ THẾ DÙNG APTOMAT:
Cấu tạo và thông số kỹ thuật

- Gồm có 4 đầu kẹp:

+ 03 đầu kẹp được bọc cách điện để gắn với các bulong tại các đầu cực áptômát.

Kẹp làm bằng hợp kim đồng miệng các đầu kẹp có 2 khe elíp (sử dụng để kẹp được dây có tiết diện 50mm2 -140mm2 ), tiết diện phần mũi phía trong của kìm có dạng 2 nửa chữ V có góc 120 0 thể kẹp được các đầu mũ bulong của áptômát từ 10-19 mm.

Khối lượng mỗi đầu kẹp ≤ 0,4kg, phía đuôi kẹp có cấu tạo để xiết chặt vào đầu cáp dây tiếp địa.

Trên thân kìm có ốc vặn để vặn chặt kẹp với đai ốc ( hoặc dây cable ), đầu ốc vặn bọc bằng vật liệu cách điện có rãnh khía giúp vặn xiết được dễ dàng. Phần tay cầm của kẹp được bọc lớp nhựa cách điện.

- Miệng kìm có thể mở đến vị trí cao nhất nhanh chóng và tự giữ cố định đai ốc ( hoặc dây cable ) mà không cần thao tác ốc vặn, hành trình ốc vặn trong chu kỳ từ khi mở miệng kìm (rộng nhất ) đến khi vặn ốc vặn đến vị trí xiết chặt nhất ≤ 25 mm

Kết cấu:

- Có 4 đoạn dây, trong đó 3 đoạn nối 3 đầu kẹp cho 3 pha mỗi đoạn dài 0,4m, đoạn còn lại nối với đầu kẹp trung tính dài 1,5m, 4 đoạn dây được nối chung 1 điểm bằng khối đồng đúc có bọc cách điện.

- Dây tiếp đất là loại dây đồng mềm nhiều sợi được bọc kín bằng lớp cách điện không cho hơi nước lọt vào, chiều dầy lớp bọc cách điện là 1mm, tiết diện dây chưa bọc là 16 mm2.
Chúng tôi bán:

Bộ dây an toàn Điện Lực, bộ dây an toàn dầu khí, xây lắp, xây dựng, Bộ Tiếp địa Hạ Thế, Trung Thế, Cao Thế cho công ty Cao Thế Miền Nam, Cao Thế Miền Trung... đạt chất lượng thí nghiệm quatest3.
Kiểm tra , thử nghiệm
Biên bản thử nghiệm của Trung tâm đo lường chất lượng Việt Nam (Quatestc 3).
Hình ảnh sản phẩm cùng chức năng Tại Đây:
Tiếp địa hạ thế dùng APTOMAT
