Bộ Tiếp Địa Tủ Hạ Áp

Bộ tiếp địa tủ hạ áp : dùng để tiếp dịa trước khi thực hiện công tác trên các đường dây hạ thế 3 pha, đầu ra Aptomat tại các đai ốc và dây cable .

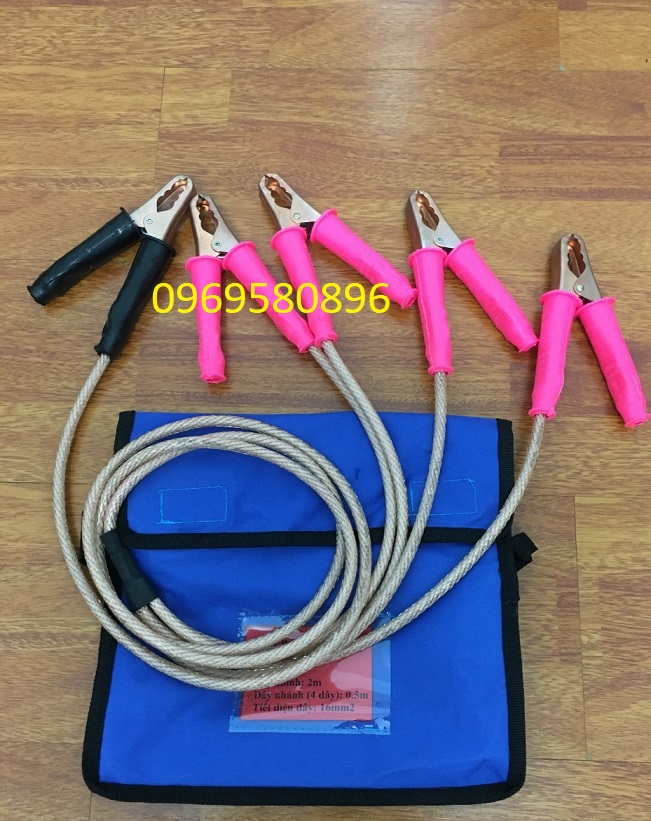

Cấu tạo : gồm các bộ phận kẹp tiếp địa , dây tiếp địa , phụ kiện :

Kẹp tiếp địa :

- Mỗi bộ tiếp địa tủ hạ áp có 5 kẹp tiếp địa

- Kẹp tiếp địa làm bằng hợp kim đồng .Đầu kẹp có 2 khe elip( dùng để kẹp được dây có tiết dienj từ 10mm2 đến 300 mm2) . Phía đuôi kẹp có cấu tạo để liên kết chặt với đầu cáp của dây tiếp địa .Phần tay cầm của kẹp được bọc lớp nhựa cách điện .

Dây tiếp địa : Làm từ dây đồng mềm nhiều sợi bọc vỏ  nhựa trong suốt có tác dụng cách điện tối đa đó là nhựa PVC

- Tiết diện dây chưa bọc là : 16mm2

- Chiều dầy của lớp bọc nhựa là : 1mm

- Mỗi bộ tiếp địa tủ hạ áp có 5 đoạn dây gồm : 4 đoạn dài 0,5m, một đoạn dài 2m. Một đầu mỗi đoạn dây bắt vào đầu kẹp bằng cosse ép , đầu còn lại nối chung 1 điểm bằng kẹp ép  clamp có bọc cách điện.

- Túi đựng bằng vải bạt .
